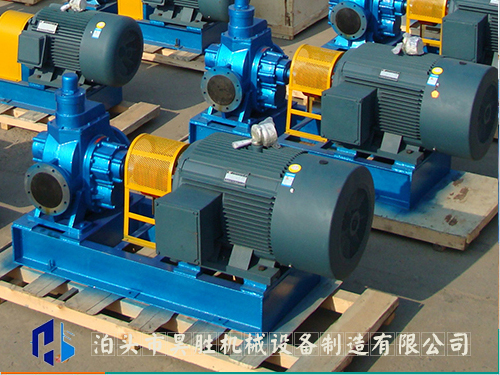

產品描述：
KCB系列大流量齒輪油泵是一種新型的輸送液體的機械,具有結構簡單、工作 可靠、使用維修方便、出液連續均勻、壓力穩定等優點。 ......
全國服務熱線：18932770289
我要詢價產品描述
KCB系列大流量齒輪油泵是一種新型的輸送液體的機械,具有結構簡單、工作 可靠、使用維修方便、出液連續均勻、壓力穩定等優點。 KCB系列大流量齒輪油泵是一種齒輪泵，具體地說是一種具有耐酸、耐磨功能的齒輪泵。按照本實用新型所提供的設計方案，在殼體上安裝主動軸與被動軸，在主動軸位于殼體內的一段上安裝齒輪，在被動軸上安裝與齒輪嚙合的齒輪，形成一對齒輪副，在殼體上設置物料的 與出口，其特征是：在殼體內容納齒輪副的空腔內壁設置陶瓷板。本裝置通過改變齒輪泵的構造，來提高齒輪泵的耐酸及耐磨性能。
KCB不銹鋼齒輪泵的齒輪常見的有直齒、斜齒、人字齒、螺旋齒，齒廓主要有漸開線和圓弧型式。通常小型齒輪泵多采用漸開線直齒輪，高溫齒輪泵常采用變位齒輪，輸送高粘度、高壓聚合物熔體的熔體泵多采用漸開線斜齒輪。齒輪與軸制成一體，其剛性及可靠性高于齒輪與軸單獨制造的齒輪泵。 低壓齒輪泵的齒輪常采用方形結構，即齒輪的齒寬等于齒頂圓直徑。而高壓場合使用的高粘度齒輪泵的輪齒寬度小于其齒頂圓直徑，這是為了減小齒輪的徑向受壓面積，降低齒輪、軸承的載荷。
用途
KCB系列大流量齒輪油泵適用于輸送不含固體顆粒和纖維，無腐蝕性，溫度不高于80℃，粘度為5×10-6～1.5×10-3m2/s (5-1500cSt)的潤滑油或性質類似潤滑油的其他液體。
結構特點
本系列齒輪泵主要有齒輪、軸、泵體、 閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可 換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。
泵內有設計合理的泄油和回油槽，是齒輪在工作中承受的扭矩力 小，因此軸承負荷小，磨損小，泵效率高。
泵設有 閥作為超載保護， 閥的全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本 閥不能作減壓閥的長期工作，需要時可在管路上另行安裝。
從主軸外伸端向泵看，為順時針旋轉。
KCB系列大流量齒輪油泵性能參數表
| 型號 | 流量 Q | 轉速 n r/min | 排出壓力 p Mpa | 汽 蝕余量 r m | 效率 η % | 電動機 | ||
| m3/h | L/min | 功率KW | 型號 | |||||
| KCB-1200 | 72 | 1200 | 740 | 0.6 | 7 | 43 | 37 | Y280S-8 |
| KCB-1600 | 95 | 1600 | 980 | 45 | Y280S-6 | |||
| KCB-1800 | 112 | 1800 | 740 | 0.6 | 7.5 | 43 | 55 | Y315S-8 |
| KCB-2500 | 150 | 2500 | 985 | 75 | Y315S-6 | |||
| KCB-2850 | 170 | 2850 | 740 | 0.6 | 8 | 44 | 90 | Y315L1-8 |
| KCB-3800 | 230 | 3800 | 989 | 110 | Y315L1-6 | |||
| KCB-4100 | 245 | 4100 | 743 | 0.6 | 8 | 44 | 132 | Y355M1-8 |
| KCB-5400 | 325 | 5400 | 989 | 160 | Y355M1-6 | |||
| KCB-5600 | 330 | 5600 | 744 | 0.6 | 8 | 44 | 160 | Y355M2-8 |
| KCB-7600 | 460 | 7600 | 989 | 200 | Y355M3-6 | |||
| KCB-7000 | 420 | 7000 | 744 | 0.6 | 8 | 44 | 185 | Y355L1-8 |
| KCB-9600 | 570 | 9600 | 989 | 250 | Y355L2-6 | |||
